1 – Especificações técnicas do equipamento
✓ Comunicação BLE (Bluetooth Low Energy);
✓ Comunicação WiFi 802.11 b/g/n/e/i (somente 2.4GHz);
✓ Senha de acesso + comunicação segura;
✓ Atualização automática do software interno via BrewPLC Mobile;
✓ Sem limite de quantidade de receitas, sem limite de quantidade de etapas ou adjuntos em cada receita. O único limite é o tamanho da memória interna do seu dispositivo, o que facilmente comportará de milhares a milhões de receitas armazenadas;
✓ Alimentação via fonte externa 12VDC;
✓ Entrada para detecção da passagem por zero da tensão AC (zero cross);
✓ 3 canais de entrada digital para sensores de nível, botões, etc;
✓ 1 canal de entrada 1-Wire para sensores de temperatura padrão DS18B20;
✓ 2 canais de entrada analógica para sensores de temperatura NTC ou PT-100 (seleciona-se o tipo de sensor via jumper na placa);
✓ 3 canais de saída 12V / 500mA para acionamento de SSRs de disparo síncrono ou aleatório;
✓ 2 canais de saída relê NA/NF 10A;
✓ Controle de temperatura interna automático, com sensor de temperatura e acionamento de FAN externa;
✓ Buzzer / sirene interna para alertas durante a execução da receita;
✓ Acionamento de LED externo 12V, para indicação do status do equipamento;
✓ Construção modular, o que confere maior capacidade de personalização e facilidade de manutenção;
✓ Gabinete em ABS injetado, projetado para montagem em trilhos DIN (painel de automação ou gabinete);
✓ Dimensões: ~11cm (lagura) x ~9cm (profundidade) x ~4cm (altura);
✓ Peso: ~180g.

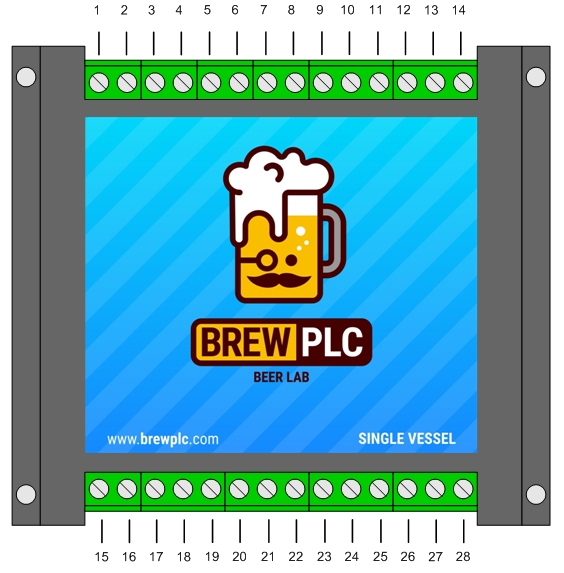

2 – Conhecendo o equipamento
| PINO | CANAL | NOME | DESCRIÇÃO | TENSÃO DE OPERAÇÃO | CORRENTE | USO TÍPICO |
|---|---|---|---|---|---|---|
| 1 | Entrada – GND | Alimentação do controlador. Ligar ao negativo da fonte. |
12 VDC ± 10%
|
1 A + Corente dos canais CH07, CH08 e CH09
|
Conectado a uma fonte de alimentação AC-DC 12V.
|
|
| 2 | Entrada +12V | Alimentação do controlador. Ligar ao positivo da fonte. | ||||
| 3 | CH01 | Entrada Digital 1 | Entrada Digital – Acionada com um sinal de 12V. | 12 VDC ± 10% | Sensor de proteção da resitência (Impede que a mesma seja ligada a seco). | |
| 4 | CH02 | Entrada Digital 2 | Entrada Digital – Acionada com um sinal de 12V. | 12 VDC ± 10% | Sensor de transbordo. | |
| 5 | CH03 | Entrada Digital 3 | Entrada Digital – Acionada com um sinal de 12V. | 12 VDC ± 10% | Botão de Pausa. | |
| 6 | CH04 | 1-WIRE +5V | Ligar ao positivo do(s) sensor(es) de temperatura. |
5 VDC ± 5%
|
20 mA (max.)
|
Sensor de temperatura do fermentador.
|
| 7 | 1-WIRE Signal | Ligar ao sinal do(s) sensor(es) de temperatura. | ||||
| 8 | 1-WIRE GND | Ligar ao negativo do(s) sensor(es) de temperatura. | ||||
| 9 |
CH05
|
NTC/PT100(D+) | Ligar ao sinal do NTC / Ligar ao Sinal D+ do PT100. |  |
Sensor de temperatura do tanque de brassagem / fervura.
|
|
| 10 | – / PT100 (D-) | Não usado no NTC / Ligar ao Sinal D- do PT100. | ||||
| 11 | NTC / PT100 (S-) | Ligar ao sinal do NTC / Ligar ao Sinal S- do PT100. | ||||
| 12 |
CH06
|
NTC / PT100 (D+) | Ligar ao sinal do NTC / Ligar ao Sinal D+ do PT100. |
Sensor de temperatura da saída do Chiller.
|
||
| 13 | – / PT100 (D-) | Não usado no NTC / Ligar ao Sinal D- do PT100. | ||||
| 14 | NTC / PT100 (S-) | Ligar ao sinal do NTC / Ligar ao Sinal S- do PT100. | ||||
| PINO | CANAL | NOME | DESCRIÇÃO | TENSÃO DE OPERAÇÃO | CORRENTE | USO TÍPICO |
| 15 |
CH12
|
NEUTRO – AC | Tensão de Referência – Ligar ao neutro da rede. |
90 – 265 VAC
|
Ligado a rede para obtenção da referência da passagem por zero da tensão. Isto permite o controle por fase dos SSRs do tipo random.
|
|
| 16 | FASE – AC | Tensão de Referência – Ligar ao fase da rede. | ||||
| 17 |
CH11
|
Saída 5 Relé NF | Contato normalmente fechado. |
Max. 30 VDC
ou 250 VAC |
10 A
|
Acionamento da valvula de saída do tanque de brassagem / fervura.
|
| 18 | Saída 5 Relé C | Comum do relé. | ||||
| 19 | Saída 5 Relé NA | Contato normalmente aberto. | ||||
| 20 |
CH10
|
Saída 4 Relé NF | Contato normalmente fechado. |
Max. 30 VDC
ou 250 VAC |
10 A
|
Acionamento da refrigeração do fermentador.
|
| 21 | Saída 4 Relé C | Comum do relé. | ||||
| 22 | Saída 4 Relé NA | Contato normalmente aberto. | ||||
| 23 |
CH09
|
Saída 3 GND | Ligar ao negativo da carga. |
12 VDC ± 10%
|
0,5 A
|
Acionamento do SSR random para controle da velocidade da bomba AC ou DC.
|
| 24 | Saída 3 +12V | Ligar ao positivo da carga. | ||||
| 25 |
CH08
|
Saída 2 GND | Ligar ao negativo da carga. |
12 VDC ± 10%
|
0,5 A
|
Acionamento do SSR random para resistência de fervura.
|
| 26 | Saída 2 +12V | Ligar ao positivo da carga. | ||||
| 27 |
CH07
|
Saída 1 GND | Ligar ao negativo da carga. |
12 VDC ± 10%
|
0,5 A
|
Acionamento do SSR random para resistência de brassagem.
|
| 28 | Saída 1 +12V | Ligar ao positivo da carga. | ||||
3 – Instalando o seu equipamento

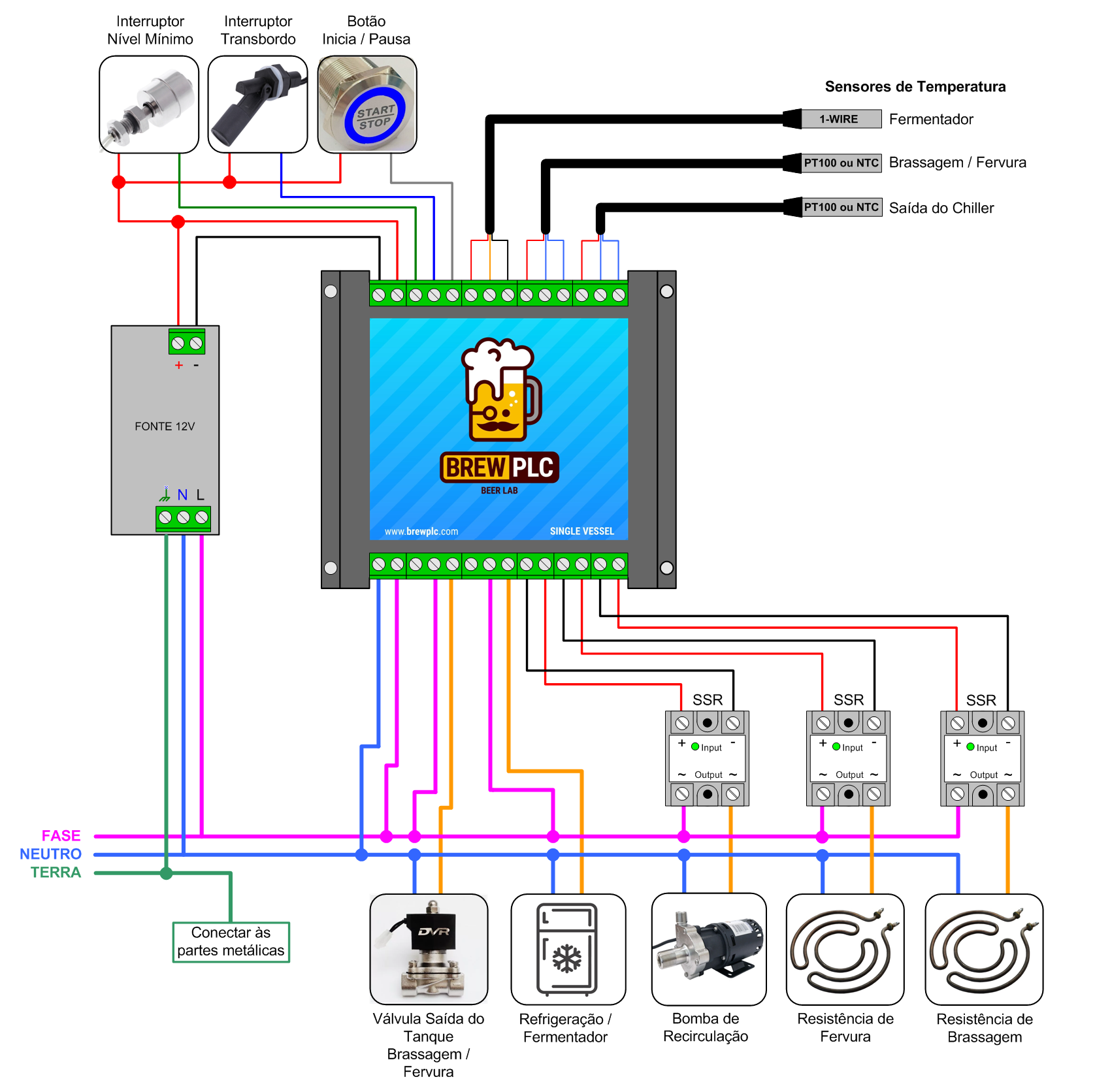

Abaixo, o diagrama de conexões para um possível cenário de uso:
